疊梁門是使用多塊單獨的閘板，逐塊橫向放入門槽內(nèi)疊全成一個平面擋水結構。
疊梁門結構簡單，自重輕、起吊力小，搬運方便，但由于閘板與閘板之間止水靠自重而達到密封的作用，擋水結構的整體性差，靠水位密封j差，滲漏量略大于鋼制閘門，故疊梁門適用于作臨時擋水或檢修閘門之用。
本廠生產(chǎn)的疊梁門，有普通型（圖一）和帶予緊裝置的疊梁門（圖二）兩種。
帶予緊裝置的疊梁門，在門槽上設一滑道，單塊閘板均順滑道下放，從而防止單根疊梁間的前后左右的錯位。又在疊梁門上游兩側(cè)，各設一套使疊梁與門槽互相密貼的予緊裝置，提高封水效果，實踐證明帶予緊裝置的疊梁門比普通型疊梁門漏水量顯著減少。
疊梁門吊運采用本廠特制的抓落機構，就位正確，動作靈敏，操縱方便，受到眾多客戶的歡迎。

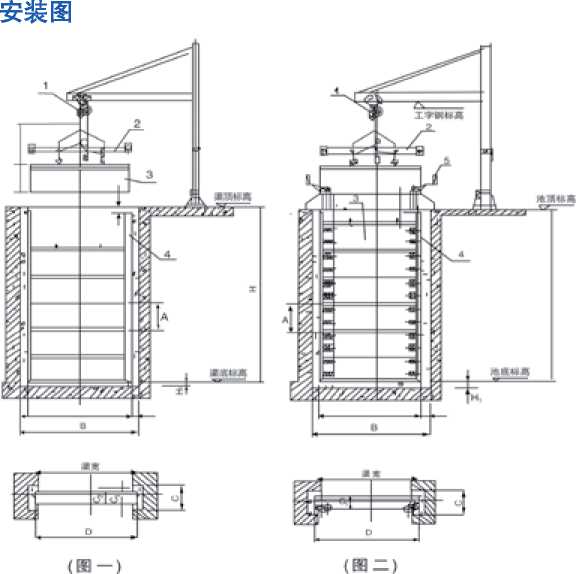

1,電動葫蘆或手動葫蘆；2,抓落機構；3、疊梁閘門；4,閘槽；5、預緊裝置。
1,電動葫蘆或手動葫蘆；2,抓落機構；3、疊梁閘門；4,閘槽；5、預緊裝置。
DLM-I疊梁門安裝圖DLM-II型帶予緊裝置疊梁門安裝圖
DLM疊梁門安裝尺寸| 型號規(guī)格 | 安裝尺寸（mm） | ||||||||
| A | Ai | B | C | Cl | D | L | Li | H | |
| DLM1200x400 | 400 | 1650 | 1550 | 620 | 230 | 1350 | 1050 | 250 | 100 |
| DLM1500x400 | 400 | 1650 | 1900 | 700 | 300 | 1650 | 1300 | 300 | 100 |
| DLM3000X350 | 350 | 1850 | 3400 | 655 | 255 | 3170 | 2800 | 300 | 100 |
| DLM5000x800 | 800 | 1750 | 5500 | 700 | 300 | 5000 | 4800 | 35 | 150 |
